SS304 Drucktransmitter-Gang 3 Ventil-Gang für Drucktransmitter

SS304 Drucktransmitter Vielschichtigkeit Hochdruck 3-Wege

3-Hafen-Gasventil-Kollektor für Differenzdrucktransmitter

Produktbezeichnung: integrierte dreiventilhaltige Kollektivleitung

Produktmodell: SF-SB ((304SS-3-MA6-NF2)

Herstellungsfaden: 1/2NPT (F)

Produktspezifikationen: DN6

Anwendbare Temperatur: 200°C (hohe Temperatur kann angepasst werden)

Nenndruck: 32,00 MPa (Druck kann angepasst werden)

Material: 20# 304SS 321 316SS 316L 2205 Monel 400

Spezifikationen des Produkts:

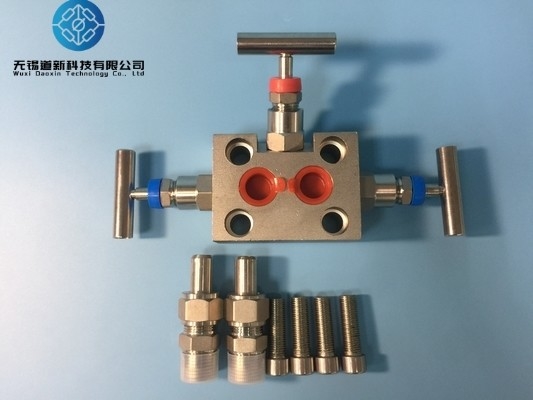

1Zusammensetzung: Die integrierte dreivalvige Gruppe besteht aus einem Ventilkörper, zwei Stoppventilen und einem Ausgleichsventil.

2Betriebsverfahren: Betriebsverfahren bei Inbetriebnahme der integrierten Dreiflügelgruppe und des Differenzdrucktransmitters:Öffnen Sie die beiden Abflussventile des Differenzdrucktransmitters, dann öffnen Sie das Ausgleichsventil und dann langsam die beiden Stoppventile öffnen, Entfernen Sie die Luft oder Schmutz in der Druckleitung, schließen Sie die beiden Abflussventile und schließen Sie dann das Ausgleichsventil,der Sender kann in Betrieb genommen werden. Das Betriebsverfahren der Nullpunkt-Online-Kalibrierung des Differenzdrucktransmitters: Erstens das Ausgleichsventil öffnen und die beiden Abschaltventile schließen,dann kann die Nullpunktkalibrierung des Senders durchgeführt werden.

Eintritt (2×): M20×1.5/Ф14 (live angeschlossener Schweißkanal) (Mittelabstand 35 mm).

Ausgang (2 ×): Die Mittelentfernung des Methodenflansches (an den Sender angeschlossen) beträgt 54 mm.

Der Abstand zwischen den 4 Schraubenlöchern beträgt 54 mm × 41,3 mm.

Schraubfaden: UNF7/16-20, M10 ×1.5, M12 ×1.75

Bei der Prüfung der Einhaltung der Vorschriften des Artikels 4 Absatz 1 Buchstabe a der Richtlinie 2008/57/EG ist der Prüfstand zu prüfen, ob die in Absatz 1 genannten Anforderungen erfüllt sind.

Für den Fall, dass die in Anhang I der Verordnung (EU) Nr. 528/2012 vorgesehenen Bedingungen nicht erfüllt sind, wird die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführte Regelung angewendet.

Die integrierte Drei-Ventil-Gruppe kann mit folgenden Sendegeräten verbunden werden: 3051, 3095, 1151, EJA, FX-2, FCX-A/C und Honeywell ST3000

Eigenschaften ss316 Wasserspülventil

1- Greifer: Edelstahl-Greifer.

2- Packen Sie sich ein, Packen Sie draußen.

3. Schraube in der Platte helfen, die Nadelventil auf sie zu befestigen, keine Notwendigkeit, die Verpackung zu trennen
4. Das Gesamtkonzept der Ventildeckung verhindert die Trennung des Gegenstandes

Anwendungen 3 Port-Gasventil-Sortiment

3Way-Ventil-Kollektor kann das traditionelle Drei-Ventil ersetzen und unterstützt die Verwendung von inländischen und internationalen Differenzdrucktransmitter, weit verbreitet in der Elektrizität, Chemie,Metallurgie, Automatische Steuerungssysteme für Textilien und wissenschaftliche Forschungsabteilungen
