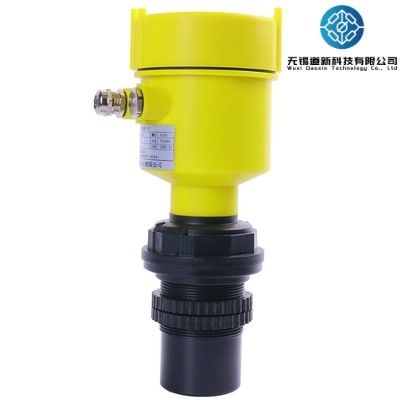

Abs Ultraschallpegelmesser 4-20mA RS485 Ultraschallpegelmesser

Abs Ultraschallpegelmesser

Ultraschallpegelmesser
Der Ultraschallpegelmesser ist ein digitaler, von einem Mikroprozessor gesteuerter Messgerät, bei dem der Ultraschallpuls vom Sensor (Transduzer) ausgesendet wird.Die Schallwelle wird von der Flüssigkeitsoberfläche reflektiert und dann vom selben Sensor empfangenEs wird durch einen piezoelektrischen Kristall in ein elektrisches Signal umgewandelt.Die Zeit zwischen der Übertragung und dem Empfang der Schallwelle wird verwendet, um den Sensor auf die Messung der Entfernung zur Flüssigkeitsoberfläche berechnenAufgrund der berührungslosen Messung ist das Messmedium nahezu unbegrenzt und kann weitgehend für die Höhenmessung verschiedener flüssiger und fester Materialien verwendet werden.

Produkteinführung
Der Ultraschallpegelmesser ist ein Überwachungsinstrument zur Messung der Flüssigkeitshöhe, der Tankhöhe und des Materialstandorts.Das Zwei-Draht-System ist: Stromversorgung und Signallausgabe sind gemeinsam; das Dreilodensystem besteht aus: Stromversorgung und Signallausgabe sind unabhängig voneinander.Das negative Endgerät der Stromversorgung und das negative Endgerät der Signalleistung teilen sich einen Kerndraht; das Vierdrahtsystem ist: wenn eine Stromversorgung mit 220 V Wechselstrom oder eine Stromversorgung mit 24 V Gleichstrom verwendet wird und der Stromversorgungskreis und der Signallausgangskreis vollständig isoliert sein müssen,Ein Kern sollte verwendet werden. Ein 4-Kernkabel. Gleichstrom- oder Wechselstromversorgung mit 4~20mADC, hoher und niedriger Schaltleistung.
Antikorrosive Ultraschallpegelmesser
Antikorrosive Ultraschallpegelmesser
Reichweite: 0-60 Meter, verschiedene Formen sind verfügbar, geeignet für verschiedene korrosive und chemische Anlässe, hohe Präzision, Fernsignalausgang, Überwachung des PLC-Systems.
Der Ultraschallpegelmesser besteht aus drei Teilen: Ultraschallwandler (Sonde), Antriebsstromkreis (Modul) und elektronischem Flüssigkristall-Display-Modul.

Intelligentes akustisches Echo wird analysiert

Intelligente akustische Technologie kann verwendet werden, um das intelligente Echo zu analysieren, ohne Debugging und andere spezielle Schritte, diese Technologie hat die Funktion des dynamischen Denkens, der dynamischen Analyse.Die Präzision des Geräts, verbessern die Präzision beträchtlich, erreicht 0,5%, können alle Arten von Interferenzwellen sein.

Einzelheiten

Hochwertige transparente Schutzhülle

Klare, intuitive Beobachtungsdaten, wasserdichtes und staubdichtes Design schützen effektiv die interne Verkabelung

Schutzinterface.

Verwenden Sie ABS-Technik-Kunststoff, schlagfest, alterungsbeständig, hochtemperatur- und niedertemperaturbeständig, lange Lebensdauer.

Hochwertiger Dichtungsring

Installiert im Inneren haben Spulen Stoßschutz, Stabilität Gesamtdichtung Fähigkeit

Hochwertige Sondenkonstruktion

Verwenden Sie geschlossene Sonde, physikalische Dichtung gut, schützen Sie die interne Schaltung

Produktgröße

Spezifikation

Arbeitsprinzip
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backDas reflektierte Echo wird vom Wandler empfangen und in ein elektrisches Signal umgewandelt.Es ist proportional zum Abstand von der Schallwelle zur Oberfläche des ObjektsDie Beziehung zwischen der Schallwellenübertragungsdistanz S und der Schallgeschwindigkeit C und der Schallübertragungszeit T kann durch die Formel ausgedrückt werden: S=C×T/2.
Da der übertragene Ultraschallpuls eine bestimmte Breite hat, überschneiden sich die reflektierte Welle und die übertragene Welle in einem kleinen Bereich in der Nähe des Wandlers.die nicht identifiziert und der Abstand nicht gemessen werden kannDie Größe der Blindenzone hängt vom Modell des Ultraschallpegelmessers ab.
Wenn die Ultraschallwellen auf ein Medium mit einer großen Dichteunterschiede von der Luft treffen, werden sie reflektieren.und die reflektierten Wellen werden vom Sondenteil empfangenDie Entfernung von der Sonde zur Flüssigkeitsobjektoberfläche ist proportional zur Zeit, in der die Ultraschallwellen durchlaufen:
Entfernung [m] = Zeit × Schallgeschwindigkeit/2 [m]
Die Temperaturkompensationsformel der Schallgeschwindigkeit: Umgebungsgeschwindigkeit = 331,5 + 0,6 × Temperatur

Standortbedingungen
In einer der folgenden Situationen sollten Sie aufpassen:
Flüssig/fest mit Schaum
Es gibt starke Spannung, starke Strom, starke elektromagnetische Störungen um, versuchen, hohe Spannung, hohe Strom und starke elektromagnetische Störungen zu vermeiden
Starker Wind und direkte Sonne
Starke Schwingungen
Anlagen mit hochflüchtigen Flüssigkeiten und großen Mengen Wasserdampf
Leicht kristallisierende Flüssigkeit
Wenn Sie auf die oben genannte Feldumgebung stoßen, müssen Sie sich dafür entscheiden, sie vorsichtig zu verwenden, die Genauigkeit des Messwerts wird reduziert und die Daten können instabil sein.Es wird nicht empfohlen, ein Ultraschallpegelmesser zur Messung zu verwenden..

Anwendungsbereich
Wasser- und Abwasserbehandlung: Pumpenraum, Sammelbrunnen, Biochemische Reaktionsbehälter, Sedimentationsbehälter usw.
Elektrizität, Bergbau: Mörtelbecken, Kohleschlammbecken, Wasseraufbereitung usw.
