4 20mA Kapazitätsflüssigkeitsspiegelsensor IP67 Kapazitätsspiegelsensoren

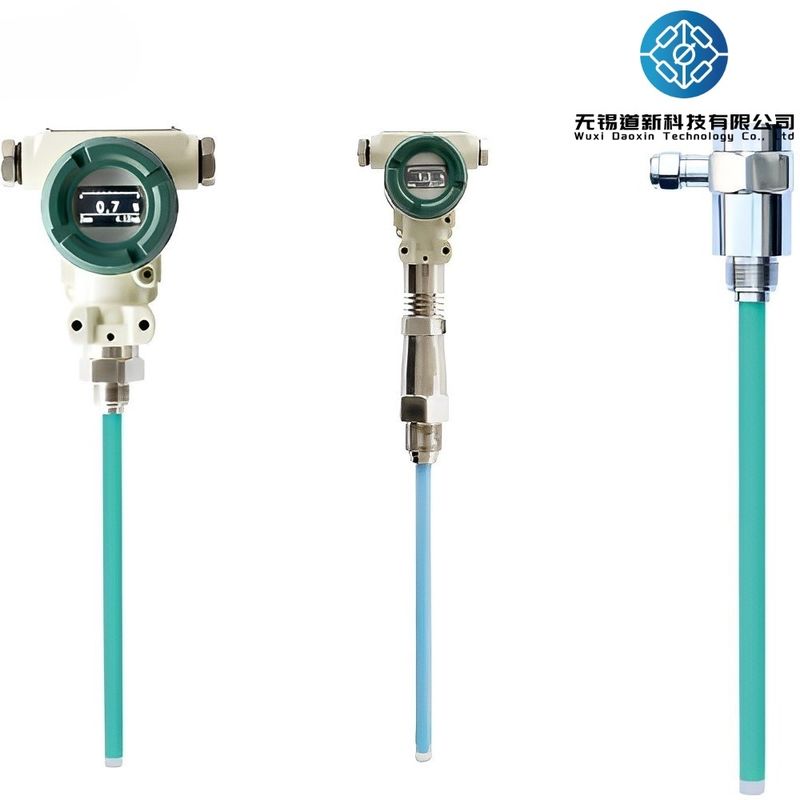

DX-CLG100 Kapazitätsflüssigkeitsstandssensor für Flüssigkeitsstandsgeräte

Der DX-CLG100-kapazitive Flüssigkeitspegelsensor ist ein vielseitiges Messgerät, das für anspruchsvolle Messumgebungen geeignet ist.Flüssigkeiten mit hoher ViskositätEs ist schlagfest und einfach zu installieren, was es zu einer zuverlässigen und kostengünstigen Lösung macht.und magnetostrictive Sensoren und genau messen verschiedene Medien.

Das Produkt verfügt über einen fortschrittlichen Funkfrequenz-Kapazitätserkennungskreis, der die Messung in ein standardmäßiges elektrisches Signal umwandelt.Der interne Prozessor kompensiert die Temperatur genau und sorgt für eine lineare Korrektur, um eine hohe Genauigkeit zu gewährleistenDer Sensor verwendet tomographisches Scannen, um automatisch die dielektrische Konstante und die Temperaturänderung des Mediums zu erkennen, automatisch zu kalibrieren und sich an das gemessene Medium anzupassen.Dies schließt die Notwendigkeit einer Neukalibrierung aus und gewährleistet die Anpassungsfähigkeit an verschiedene Messanforderungen in komplexen UmgebungenDer Sensor ist außerdem sehr widerstandsfähig gegen Aufhängen, Kondensation, Blasen und andere ungünstige Bedingungen.

Das Produkt verfügt über eine Schutzniveau IP68, das in der Lage ist, mit rauen Umgebungen umzugehen und stabile Messungen über längere Zeiträume hinweg zu ermöglichen.

Merkmal

• Automatische Anpassung, automatische Kalibrierung, langfristige stabile Ausgabe des realen Höhenwerts.
• Anti-Hängen, Anti-Kondensation, Anti-Blasen und andere Anti-Verunreinigung Fähigkeit ist super stark.
• Einfache Struktur, keine beweglichen Teile, hohe Zuverlässigkeit, weniger Wartung.
• Für den einfachen Zugang zu verschiedenen Systemen stehen verschiedene Signaluftgänge zur Verfügung.
• Sie wird nicht von Temperatur, Eigengewicht, Druck und anderen Faktoren der Messflüssigkeit beeinflusst.
• Der höchste Temperaturwiderstand beträgt ≤ 250 °C, der höchste Druckwiderstand ≤ 4 MPa und die Lebensdauer ist lang.
• Gute Dichtungsleistung, Schutzgrad IP68 (außer 6052).
• Perfekte Schutzmaßnahmen gegen Überstrom, Überspannung und Leistungspolarität.
• Messzyklus: 0,5 Sekunden
• Langfristige Stabilität: ≤ 0,1% FS/Jahr
• Temperaturverschiebung: ≤0,02%FS/°C (im Bereich von -40°C+80°C)
• Messgenauigkeit:

Wenn der Messbereich innerhalb von 300 mm liegt, liegt der absolute Fehler innerhalb von ±3 mm (einschließlich 3 mm);

Wenn der Messbereich 300-700 mm beträgt, beträgt die Genauigkeitsstufe 1.0;

Wenn der Messbereich 700-2000 mm beträgt, beträgt die Genauigkeitsstufe 0.5;

Technische Parameter

Einrichtung

Vor der Installation müssen Sie das Produktmodell, die technischen Parameter, den Installationsanschluss,und Anwendungsumgebung im Detail, um sicherzustellen, dass der Sensor vor Ort der Installationsumgebung entsprichtWenn Sie Probleme feststellen, wenden Sie sich so bald wie möglich an das Vertriebspersonal, um die anschließenden Installationsangelegenheiten oder die Rücksendungs- und Austauschangelegenheiten zu bestätigen, um Schäden durch falsche Verwendung zu vermeiden.Ungenaue Messung oder Produktbeschädigung.

Warnung: Es ist verboten, live zu installieren, zu demontieren, zu kollidieren, zu fallen oder hart zu schlagen

Der Flüssigkeitsspiegelmessgerät kann unterschiedlich installiert und befestigt werden, um sich den unterschiedlichen Standortbedingungen anzupassen.

1. Der Sensor ist auf einem versiegelten Metallbehälter montiert, der mit einem Flansch oder einem Faden verbunden werden kann.Es kann in einem Plug-in-Typ installiert werden, wie in der Abbildung unten dargestellt: Plug-in-Anlage

2Der Sensor wird auf dem Behälter montiert, in dem sich das Messmedium rühren, mit Flüssigkeit kollidieren, heftig schwanken usw.Der Sensor kann mit einem angeschlossenen Rohr außerhalb des Behälters durch eine Flansche oder Gewindeanschluss installiert werden, wie in der Abbildung unten dargestellt: Außenanlage

3Das Messmedium hat Rührungen, Flüssigkeitsausbrüche, heftige Schwankungen usw. und der Behälter verfügt nicht über die Voraussetzungen für die Außeneinrichtung von Verbindungsschläuchen.Wenn die Plug-in-Installation verwendet werden mussDer Messbereich beträgt mehr als 1000 mm und der Behälter muss reserviert sein.Oder installieren Sie eine feste Halterung, um sicherzustellen, dass der Sensor durch heftigen Einfluss von Flüssigkeit beschädigt.

4Der Sensor kann durch Flansche oder Faden angeschlossen werden, wenn der nichtmetallische Behälter oder die Montageoberfläche von der Innenkante des Behälters isoliert ist.Die Sensoroption muss eine Hilfselektrode oder eine Schutzhülle verwenden.Wenn die erforderliche Struktur nicht angenommen wird, kann der normale Betrieb des Sensors nicht gewährleistet werden.Sie müssen die Hilfselektrode selbst installieren (verwenden Sie ein Ende des Metalldrahtes, um die Sensor-Hülle/Flanze, und am anderen Ende des Behälters ein Gegengewicht hinzufügen und dem Draht eine bestimmte Länge vorbehalten, um eine Beschädigung des Drahtes zu vermeiden), wie in der Abbildung unten dargestellt:Auf einem nichtmetallischen Behälter., mit Gewinde oder mit Flansch

5Der Sensor kann mit einer Flansche oder einem Faden auf dem offenen Behälter an die Montagehalterung angeschlossen werden.Wenn die erforderliche Struktur nicht angenommen wird, kann die normale Betriebsleistung des Sensors nicht gewährleistet werden, und eine Hilfsvorrichtung muss selbst installiert werden.An einem Ende des Behälters wird ein Gegengewicht auf den Boden gelegt., eine bestimmte Länge für den Draht vorbehaltlich einer Schädigung des Drahtes) wie in der Abbildung unten dargestellt: auf dem offenen Behälter,Anbringen der Halterung (die Anlageposition ist in einem Abstand von der, sonst ist die Messung ungenau.

Anwendungen:

Der Flüssigkeitsspiegelmessgerät wurde entwickelt, um den Flüssigkeitsspiegel in Tanks, Behältern und Rohren zu messen. Es kann in verschiedenen Szenarien wie Öl- und Gasproduktion, chemische Verarbeitung, Wasseraufbereitung,und StromerzeugungDer Sensor kann sowohl in gefährlichen als auch in nicht gefährlichen Bereichen installiert werden und wird durch die Sicherheitsbarriere angetrieben.

Der Druckbereich des Flüssigkeitsmessers beträgt -0,1 MPa~32 MPa und er verfügt über eine Stromversorgungsspannung von 12 28 VDC. Das Ausgangssignal beträgt 4 20 mA,und kann auch mit HART Communication/485/CAN Bus Communication verwendet werdenDies erleichtert die Integration des Sensors in andere Systeme der Anlage.

Der Flüssigkeitsspiegelmesser hat eine Langzeitstabilität von ≤ 0,2% FS/Jahr, was eine genaue Messung im Laufe der Zeit gewährleistet.was bedeutet, dass es staub- und wasserdicht ist.Dies macht sie für den Einsatz in rauen Umgebungen geeignet.

Der Fluid Level Meter ist ideal für den Brennstoff-Level Sender und Kapazitätssensoren für die Punkt-Level-Detektion.Der Sensor ist einfach zu installieren und zu warten, und liefert zuverlässige und genaue Messdaten.

Unterstützung und Dienstleistungen

Das Produkt Fluid Level Meter wird von unserem umfassenden technischen Support- und Serviceteam unterstützt.Unser technisches Support-Team steht Ihnen bei Fragen oder Bedenken bezüglich der Installation oder des Betriebs des Fluid Level Meter Produkts zur Verfügung.Wir bieten auch Reparatur- und Wartungsleistungen für das Fluid Level Meter-Produkt an, um sicherzustellen, dass es weiterhin optimal funktioniert.Unser Expertenteam kann Probleme diagnostizieren und lösen., sowie eine vorbeugende Wartung zur Verlängerung der Lebensdauer des Produkts.Wir bieten Schulungsdienste an, um Ihnen zu helfen, das Beste aus Ihrem Fluid Level Meter Produkt zu machen und seine Fähigkeiten zu maximieren.

Verpackung und Versand

Produktverpackung:

• 1 Flüssigkeitsmessgerät
• Gebrauchsanleitung
• Montage von Hardware

Versand:

• Standardversand innerhalb der Vereinigten Staaten
• Internationale Versandmöglichkeiten
• Geschätzte Lieferzeit: 3-7 Werktage
