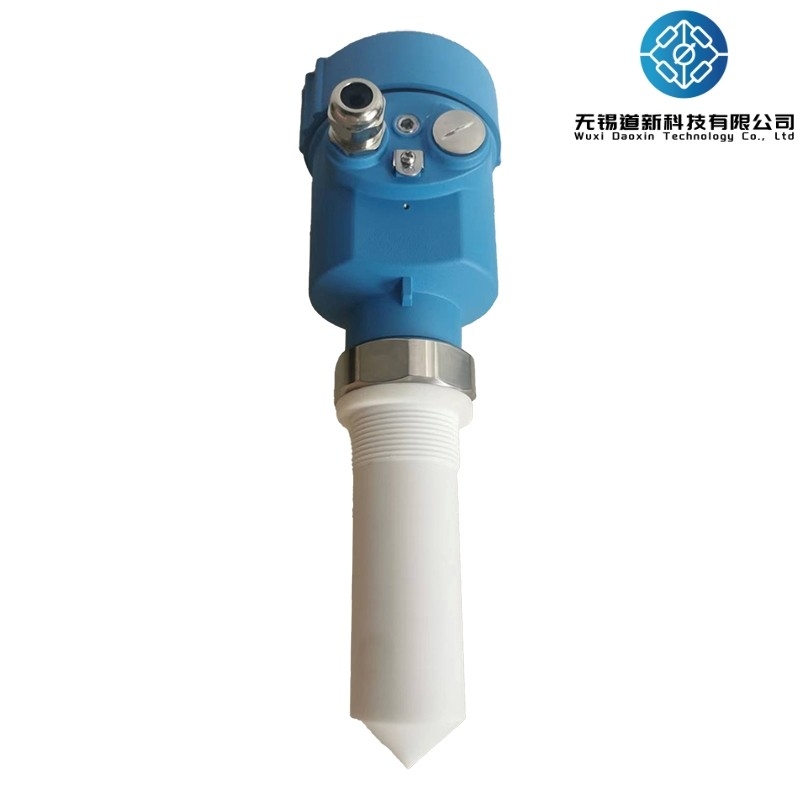

80G Radar-Level-Meter Flüssigkeits-Level-Instrument-Serie für die Wasseraufbereitung

Übersicht

Der 80G Ultra-High-Frequency Radar Level Meter arbeitet im Bereich von 76-81 GHz mit Frequenzmodulierter Kontinuowelle (FMCW) -Radartechnologie und unterstützt sowohl Vier- als auch Zwei-Draht-Anwendungen.Es ist in verschiedenen Spezifikationen erhältlich, mit einer maximalen Reichweite von bis zu 120 Metern und einem minimalen Blindenfleck von nur 5 cm. Aufgrund seiner höheren Betriebsfrequenz und kürzerer Wellenlänge eignet er sich besonders für Festkörperanwendungen.Das Gerät arbeitet, indem es elektromagnetische Wellen durch eine Linse sendet und empfängt, die Vorteile bei hohem Staubgehalt und extremen Temperaturen (bis zu +200°C) bieten.und Zusatzstoffe in verschiedenen IndustriezweigenDas Gerät kann leicht mit Flansch- oder Gewindeverbindungen montiert werden.

Haupttechnische Spezifikationen

Arbeitsprinzip

Der 80G-Radar-Levelmesser verwendet die Frequenzmodulierte kontinuierliche Wellen-Technologie (FMCW).mit linear zunehmender Frequenz des RadarsignalsDas übertragene Radarsignal wird, nachdem es vom Medium reflektiert wurde, von derselben Antenne empfangen.Der Frequenzunterschied zwischen den übertragenen und empfangenen Signalen ist direkt proportional zur gemessenen Entfernung.Das Frequenzdifferenzsignal wird mit Hilfe der schnellen Fourier-Transformation (FFT) verarbeitet, um das Spektrum des reflektierten Echos zu erhalten, das dann zur Berechnung der Entfernung zum Zielobjekt verwendet wird.

Eigenschaften

Hohe Messgenauigkeit bis ±1 mm mit einer minimalen Blindzone von 0,05 m
Kleinere Antennengröße, geeignet für eine größere Bandbreite an Betriebsbedingungen
Verschiedene Objektivantennen sorgen für einen kleineren Emissionswinkel und eine konzentriertere Energie.Dies führt zu stärkeren Echosignalen und einer höheren Zuverlässigkeit unter ähnlichen Bedingungen im Vergleich zu anderen Radarprodukten.
Verbesserte Durchdringungsfähigkeiten ermöglichen den normalen Betrieb auch bei Haftung und Kondensation
Größerer dynamischer Signalbereich, der stabilere Messungen für Medien mit niedrigen dielektrischen Konstanten ermöglicht
