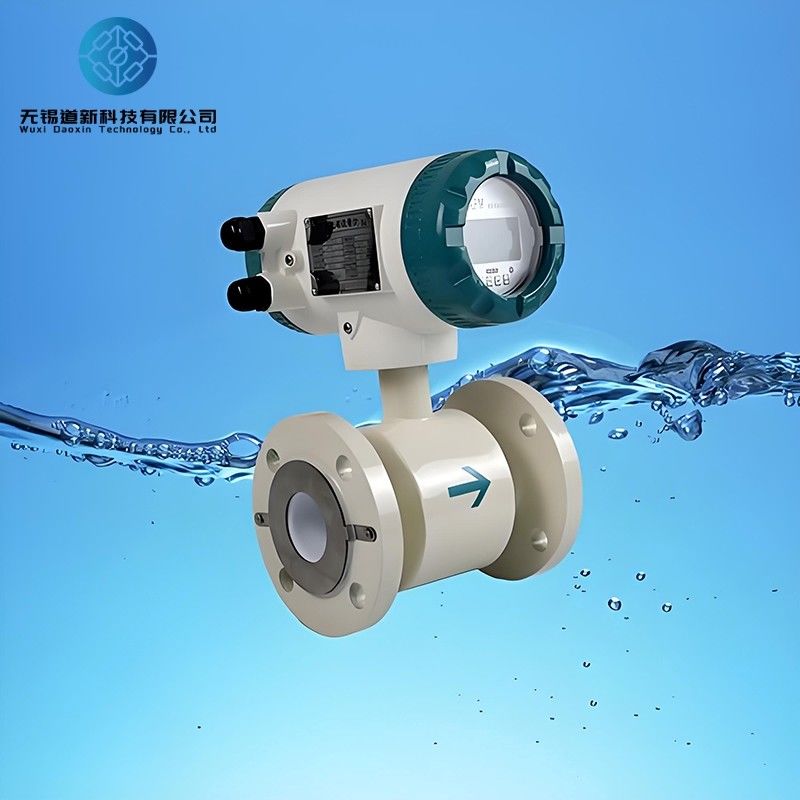

präzises Volumetrisches Induktionsflussmesser DN3 bis DN3000mm elektromagnetischer Durchflusssensor

Elektromagnetische Induktionsstrommesser für präzise volumetrische Messungen

Übersicht

Der elektromagnetische Durchflussmesser ist ein Induktionsinstrument zur Messung des volumetrischen Stroms leitfähiger Medien.Es bietet Überwachung und Anzeige vor Ort, während Standard-Stromsignale für die Aufzeichnung ausgegebenDie Durchflussmessung wird in verschiedenen Branchen wie der Wasserversorgung weit verbreitet.,Chemie, Kohle, Umweltschutz, Leichtindustrie, Metallurgie, Papierherstellung usw. zur Messung des Stroms leitfähiger Flüssigkeiten.

Haupttechnische Spezifikationen

Arbeitsprinzip

Auf der Grundlage von Faradays Gesetz der elektromagnetischen Induktion werden an den Wänden des Messrohrs ein paar Detektionselektroden montiert.senkrecht auf die Achse des Rohres und die magnetischen KraftlinienWährend sich die leitfähige Flüssigkeit entlang der Achse des Messrohrs bewegt, schneidet sie durch die Magnetleitungen und erzeugt eine induzierte elektromotorische Kraft (EMF).Dieses EMF wird von den Elektroden erkannt und ist direkt proportional zur Durchflussrate, ermittelt durch die Formel:
E = KBVD
wo:
E Induktion der elektromotorischen Kraft;
K Ein Koeffizient, der sich auf die Magnetfeldverteilung und die Achsellänge bezieht;
B Magnetische Induktionsfestigkeit;
V Durchschnittliche Geschwindigkeit der leitfähigen Flüssigkeit
D Abstand zwischen den Elektroden (Durchmesser des Messrohrs).
Der Sensor sendet das induzierte EMF als Strömungssignal an den Konverter, wo es durch digitale Filterung und andere Prozesse verstärkt und verarbeitet wird.Die sofortigen und kumulativen Durchflussraten werden auf einem hintergrundbeleuchteten Punktmatrix-LCD angezeigtDer Konverter verfügt über eine Leistung von 4-20mA und eine RS485-Kommunikationsoberfläche, die die HART- und MODBUS-Protokolle unterstützt.

Eigenschaften

Einfache Sensorstruktur ohne bewegliche Teile innerhalb des Messrohrs, so dass ein ungehinderter Flüssigkeitsfluss möglich ist.
Fähig zur Messung des Durchflusses in schmutzigen, ätzenden oder suspendierten Fest-Flüssigkeits-Zwei-Phasen-Medien.
Die Messgenauigkeit wird nicht durch Temperatur, Viskosität, Dichte und Leitfähigkeit (innerhalb bestimmter Grenzen) des Mediums beeinflusst.
Die Ausgabe ist nur proportional zur Durchschnittsgeschwindigkeit des Mediums, unabhängig vom Flussprofil (ob laminär oder turbulent).
Schnelle Reaktion ohne mechanische Trägheit, in der Lage, einen sofortigen pulsierenden Fluss sowie einen Fluss in beide Richtungen zu messen.
Eine breite Palette von industriellen Durchflussmessgrößen verfügbar.
