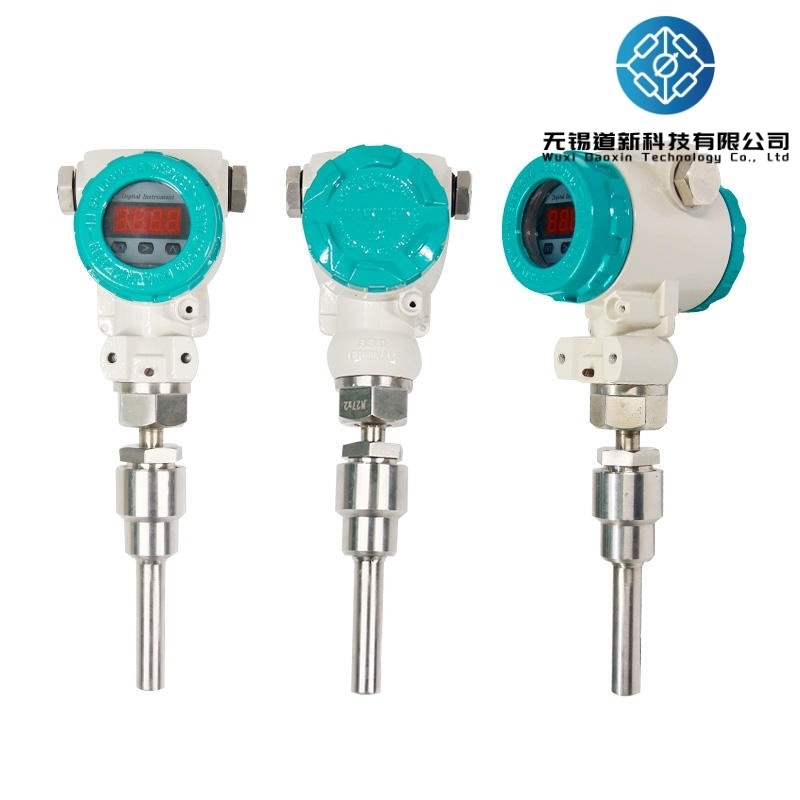

-200°C bis 1300°C Temperatursensor 4 20ma Ausgang RS485 RTD-Sender

Hochleistungs-Temperaturmessgerät für verschiedene Industriezweige

Übersicht

Der integrierte Temperatursender ist ein in der modernen Industrie weit verbreitetes Messgerät, das in der Lage ist, mittlere Temperaturänderungen in Echtzeit zu messen und zu überwachen.Die integrierte Konstruktion des Temperaturübertragers verbessert die Messgenauigkeit und die Systemzuverlässigkeit, um den Bedürfnissen verschiedener Branchen gerecht zu werdenDieses Produkt besteht aus drei Komponenten: dem Temperatursensor, dem Sender und dem Display.verwendet verschiedene Prinzipien wie Thermoelemente und WiderstandsthermometerDer Sender wandelt das elektrische Signal des Sensors in ein Standardstrom- oder Spannungssignal um und überträgt es über Kabel an das Display- oder Steuergerät.Das Display zeigt die gemessene Temperatur in Echtzeit an und ermöglicht eine weitere Datenverarbeitung und Steuerung.

Haupttechnische Spezifikationen

Arbeitsprinzip

Ein Thermoelement oder ein Widerstandsthermometer-Sensor wandelt die gemessene Temperatur in ein elektrisches Signal um, das anschließend an den Sender gesendet wird.Der Sender enthält Schaltkreise für Nullregelung und ThermoelementkompensationNach der Nullregelung wird das Signal in einen Betriebsverstärker zur Signalverstärkung eingegeben.Das verstärkte Signal wird von einem V/I-Wandler verarbeitet und als 4-20mA Gleichstrom ausgegeben (die Linearisierungsschaltung des Senders verwendet zwei RückkopplungsmethodenFür Widerstandsthermometer-Sensoren wird für die Korrektur ein positives Feedback und für Thermoelement-Sensoren eine mehrsegmentartige Polyline-Approximationsmethode verwendet.Ein anderer Pfad verarbeitet das Signal durch einen A/D-Konverter, bevor es auf dem Zähler angezeigt wird.

Eigenschaften

Sie ist mit Silikonkautschuk oder Epoxidharz versiegelt, wodurch sie stoßfest, feuchtigkeitsbeständig und für raue Feldumgebungen geeignet ist.
Installiert vor Ort in der Verbindungskiste von Thermoelementen oder Widerstandsthermometern und erzeugt direkt 4-20mA und 0-10V-Signale.Dies spart nicht nur die Kosten für teure Kompensationsleitungen, sondern verbessert auch die Störungssicherheit bei der Fernübertragung von Signalen;
Die Thermoelement-Sender verfügen über eine automatische Temperaturkompensation bei Kälte;
Hohe Genauigkeit, geringer Stromverbrauch, breiter Betriebstemperaturbereich, stabiler und zuverlässiger Betrieb.
